生產商秘密式透露石英晶體一系列生產過程
來源：http://www.sdyoujian.cn 作者：yijindz 2012年10月18
要是問晶振（Crystal)是什么？從大體的講就是石英晶體振蕩器,那么它的用途與構造呢也有不少人會問到它是由什么材料做成,都有哪些工序,怎么儲存它使的性能不發生改變,前段時間我有個老客戶之前給她的貨用著都好好的吧,突然有一次就說給她表晶32.768K插件晶振出了問題氧化上不了錫,我還納悶了一直給她貨都是正品而且都是和以前一模一樣（如果發的貨有變更都是經過客戶同意才敢發）,況且同批貨我們倉庫還有也沒有說氧化的現象。后來細細檢查下來是她們沒保存好,只見客戶說今天沒用完的放著怎樣是怎樣第二天第三天繼續用,天吶這樣怎么可以呢石英晶振這產品干放著不裝袋子它就容易氧化,我們工廠生產出來都是及時的裝袋封口放上干燥劑以至于不被氧化.
這樣被廣泛運用具有神奇功能的晶振是怎樣生產出來的，要生產些產品確實要有一道很精湛的技術才能完成,就光是石英磨成幾毫米的晶片就已經是很絕的功夫了，下面億金整理了關于石英水晶生產過程中一些大概資料供與參考.

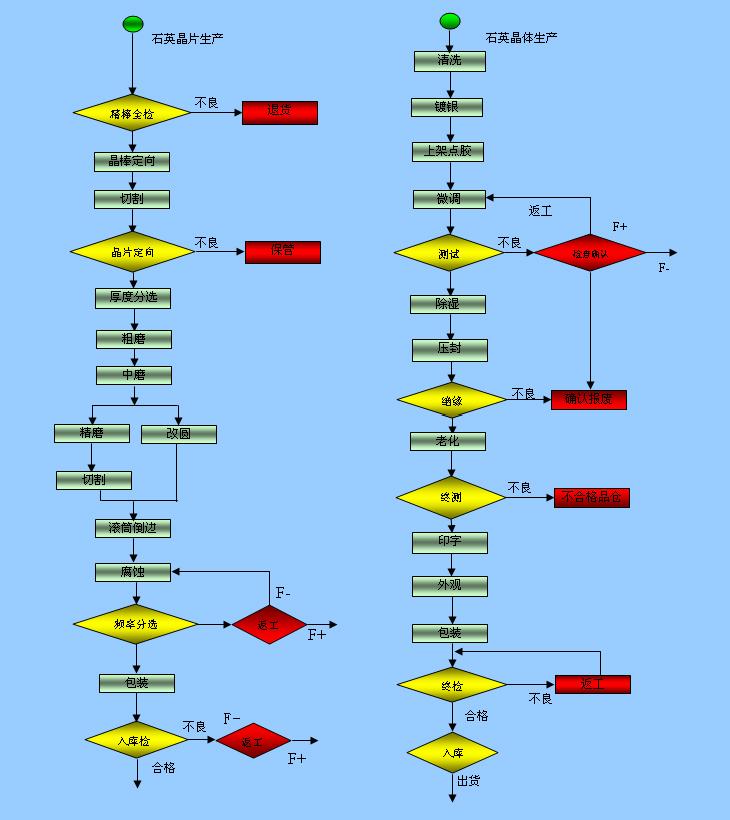

下面對照右邊圖石英晶體生產幾項重點做簡單介紹.一、晶體的焊接:現在大部分工廠為了提高工作效率對于貼片式石英晶振都采用自動化貼片機,在焊接時要確保溫度不能過高否則會破壞晶體特性還要再三確定安裝溫度和時間,安裝時切記不能用鑷子和硬件工具夾具也不能直接接觸IC表面.二、溫度特性：一般正常最理想的溫度為：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH不能過高也不能過低.三、晶體的老化：老化就像人的年齡隨著歲月的而不斷的增加人體健康也大不如青少年勞動能力也逐漸下降,晶振老化大概意思也一樣產品用久了材料和特性會發生微小變化,現在對于要求老化率達到年老化以前的日老化幾天或者十幾天就可以完成,測量老化率也要在一定的溫度范圍下現在國家規定對老化鑒定條件是:85℃,30天.四、鍍薄前后應考慮烘箱里能充氮氣：在鍍薄前要進行離開轟擊清洗而后上架點膠再微調進行高溫烘烤,以達削除應力的影響.為了防止氧化晶振殼內部也要充高純度氮氣.五、檢測：成品測試于檢測部人工逐個測試,也有大部分工廠用機器篩選但是這樣并不能達到精確效果,出到客戶手中可能會有大部分不良為了避免減小不良量億金采用人工檢測,六、產品包裝：在包裝時必須要保證密封性好,若是包裝漏氣里面的石英晶體產品容易與空氣里的氧氣接觸從而產生氧化最終導致上不了錫.
切記：燒烤時要在可抽真空充氮氣的烘箱里進行.
這樣被廣泛運用具有神奇功能的晶振是怎樣生產出來的，要生產些產品確實要有一道很精湛的技術才能完成,就光是石英磨成幾毫米的晶片就已經是很絕的功夫了，下面億金整理了關于石英水晶生產過程中一些大概資料供與參考.
下面對照右邊圖石英晶體生產幾項重點做簡單介紹.一、晶體的焊接:現在大部分工廠為了提高工作效率對于貼片式石英晶振都采用自動化貼片機,在焊接時要確保溫度不能過高否則會破壞晶體特性還要再三確定安裝溫度和時間,安裝時切記不能用鑷子和硬件工具夾具也不能直接接觸IC表面.二、溫度特性：一般正常最理想的溫度為：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH不能過高也不能過低.三、晶體的老化：老化就像人的年齡隨著歲月的而不斷的增加人體健康也大不如青少年勞動能力也逐漸下降,晶振老化大概意思也一樣產品用久了材料和特性會發生微小變化,現在對于要求老化率達到年老化以前的日老化幾天或者十幾天就可以完成,測量老化率也要在一定的溫度范圍下現在國家規定對老化鑒定條件是:85℃,30天.四、鍍薄前后應考慮烘箱里能充氮氣：在鍍薄前要進行離開轟擊清洗而后上架點膠再微調進行高溫烘烤,以達削除應力的影響.為了防止氧化晶振殼內部也要充高純度氮氣.五、檢測：成品測試于檢測部人工逐個測試,也有大部分工廠用機器篩選但是這樣并不能達到精確效果,出到客戶手中可能會有大部分不良為了避免減小不良量億金采用人工檢測,六、產品包裝：在包裝時必須要保證密封性好,若是包裝漏氣里面的石英晶體產品容易與空氣里的氧氣接觸從而產生氧化最終導致上不了錫.
切記：燒烤時要在可抽真空充氮氣的烘箱里進行.
