億金工程教你正確認識差分貼片晶振的獨特性
來源：http://www.sdyoujian.cn 作者：yijindz 2016年08月19
差分晶振對于很多人來說聽是聽過,但是一點都不了解具體是什么性質的產品,差分晶振,什么叫差分晶振呢？差分晶振顧名思義就是輸出是差分信號的晶振,差分晶振是指輸出差分信號使用2種相位彼此完全相反的信號,從而消除了共模噪聲,并產生一個更高性能的系統.那么貼片差分晶體具有什么優勢可選呢？差分晶振在產品中使用最大的特點又是什么呢？相信很多人還是有很大疑惑的,下面億金電子就給大家簡單的講解下.
貼片石英差分晶振,差分大致含義也就是要求輸出電壓小,功耗低,有些要求無窮大,相位衰減相對低等要求稱之為差分.相較于普通晶振而言,差分貼片晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,電源電壓能夠做到2.5V-3.3V之間.
普通石英晶體振蕩器使用廣泛在各領域都使用的上,通常想的到的智能產品中就會有石英晶振在其中,比如智能家居中使用的遙控裝置、數碼周邊產品、航空器件、安防設備等等.而差分石英晶體不光能夠達到普通晶振所達到的功能性,并且更具穩定性、作用更強大.
OSC差分石英晶振、差分石英晶體振蕩器具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.因此也被稱之為“低抖動振蕩器,低抖動石英晶振,低相位晶振,低損耗晶振”.差分貼片晶體振蕩器使用于產品中能夠從容精確地處理'雙極'信號,能夠很容易地識別小信號,對外部電磁干擾（EMI）是高度免疫的.
隨著近年各種網絡通信的大容量化及高速化的不斷進展,顧客越來越需要能夠在構建各種系統時更加保證可靠性能的參考時鐘.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.因此愛普生貼片差分晶振通常使用于需要超快速性能的網絡通信設備中,像我們常見的電話分撥器、10G以太網、網絡路由器、光纖通信等等.那么差分晶體振蕩器具哪些特點呢？

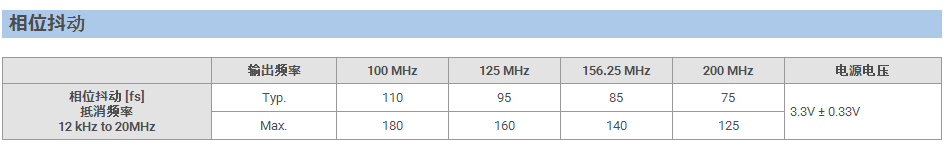

SPXO差分晶振通過使用PLL技術和AT晶體單元來實現寬的頻率范圍,頻率范圍相較于貼片晶振可以從73.5 MHz做到700 MHz任意一個頻率,其電源電壓2.5V~3.3V,功能Output enable (OE),輸出LV-PECL或者是LVDS,高質量差分貼片晶體振蕩器的裸存溫度為-40°C~ +125°C,在使用中的溫度范圍能夠達到-40°C~ +85°C,相位抖動能從0.3ps Max-1ps Max.在電源電壓最低時,差分貼片晶體振蕩器所需時間只要0秒即可.

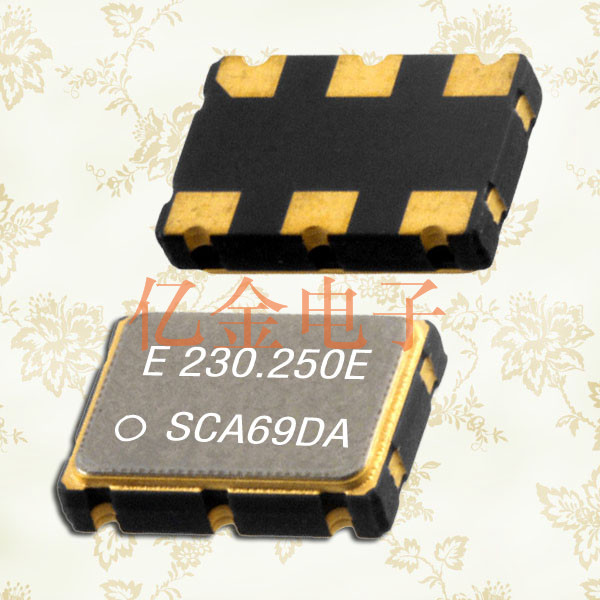

跟隨市場需求,日本京瓷晶振品牌、精工愛普生晶振品牌等品牌均有研發生產差分晶體振蕩器,常見型號有：SG3225HBN、SG3225EAN、SG5032EAN、SG5032VAN、SG7050EAN、XG5032HA、EG-2121CB、SG-770SCD、SG-770SDD等等,具體可以到億金http://www.sdyoujian.cn行業動態信息中了解哦.
貼片石英差分晶振,差分大致含義也就是要求輸出電壓小,功耗低,有些要求無窮大,相位衰減相對低等要求稱之為差分.相較于普通晶振而言,差分貼片晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,電源電壓能夠做到2.5V-3.3V之間.
普通石英晶體振蕩器使用廣泛在各領域都使用的上,通常想的到的智能產品中就會有石英晶振在其中,比如智能家居中使用的遙控裝置、數碼周邊產品、航空器件、安防設備等等.而差分石英晶體不光能夠達到普通晶振所達到的功能性,并且更具穩定性、作用更強大.
OSC差分石英晶振、差分石英晶體振蕩器具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.因此也被稱之為“低抖動振蕩器,低抖動石英晶振,低相位晶振,低損耗晶振”.差分貼片晶體振蕩器使用于產品中能夠從容精確地處理'雙極'信號,能夠很容易地識別小信號,對外部電磁干擾（EMI）是高度免疫的.
隨著近年各種網絡通信的大容量化及高速化的不斷進展,顧客越來越需要能夠在構建各種系統時更加保證可靠性能的參考時鐘.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.因此愛普生貼片差分晶振通常使用于需要超快速性能的網絡通信設備中,像我們常見的電話分撥器、10G以太網、網絡路由器、光纖通信等等.那么差分晶體振蕩器具哪些特點呢？
SPXO差分晶振通過使用PLL技術和AT晶體單元來實現寬的頻率范圍,頻率范圍相較于貼片晶振可以從73.5 MHz做到700 MHz任意一個頻率,其電源電壓2.5V~3.3V,功能Output enable (OE),輸出LV-PECL或者是LVDS,高質量差分貼片晶體振蕩器的裸存溫度為-40°C~ +125°C,在使用中的溫度范圍能夠達到-40°C~ +85°C,相位抖動能從0.3ps Max-1ps Max.在電源電壓最低時,差分貼片晶體振蕩器所需時間只要0秒即可.
跟隨市場需求,日本京瓷晶振品牌、精工愛普生晶振品牌等品牌均有研發生產差分晶體振蕩器,常見型號有：SG3225HBN、SG3225EAN、SG5032EAN、SG5032VAN、SG7050EAN、XG5032HA、EG-2121CB、SG-770SCD、SG-770SDD等等,具體可以到億金http://www.sdyoujian.cn行業動態信息中了解哦.
