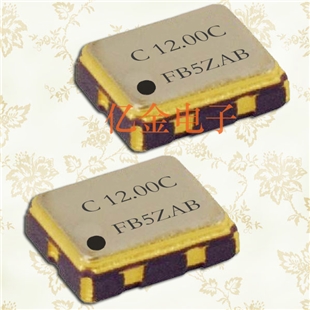

更多>>CSX-325M進口貼片晶振,西鐵城晶振代理商,有源晶振選型,小型晶振
- 頻率：12.5~54MHZ

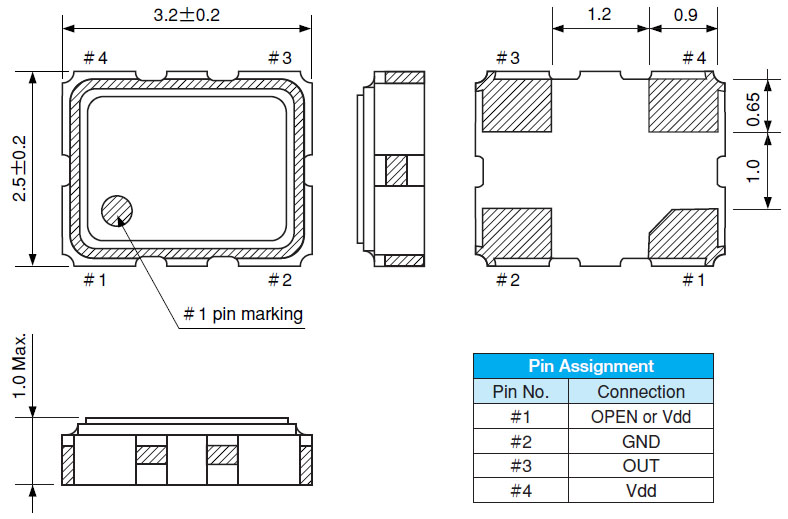

- 尺寸：3.2x2.5mm詳細請瀏覽PDF文檔
- 應 用： 貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞...
-
-
.jpg)
CSX-325M進口貼片晶振,西鐵城晶振代理商,有源晶振選型,小型晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點.產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
| 項目 | 記 號 | CSX-325M | 條 件 |
| 頻率 | f_nom | 12.5~54MHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -40°C～+85°C | |
| 保存溫度范圍 | T_stg | -55°C～+125°C | 單件保管 |
.jpg)
.jpg)
晶振在產品應用中頻率偏差超過要求怎么辦呢？
我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：調整外部電容,Cd和CG的值.如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.試用晶體具有較低電容若頻率比目標頻率超高很多的話.請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
西鐵城晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是希華晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是希華晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
