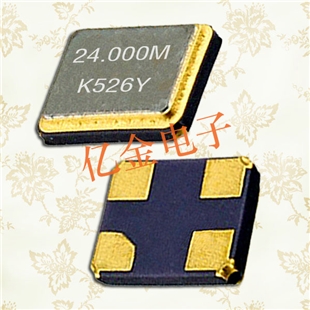

更多>>日本京瓷晶振,CX2520DB晶振,KSS四腳諧振器
- 頻率：12000~54000KHZ
- 尺寸：2.5*2.0mm
- 應 用： 隨著科技數碼產品的小型化發展,晶體元件的尺寸也從最初的插件龐大體積演變成目前的多種規格SMD小尺寸趨勢.
-
-
日本京瓷晶振,CX2520DB晶振,KSS四腳諧振器,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
| 項目 | 記號 | 標準規格 | 單位 |
| 型號 | CX2520DB | ||
| 頻率范圍 | f_nom | 15000~54000 | KHZ |
| 負載電容 | OT | 8 | PF |
| 精度 | CL | ±15 | ×10﹣6 |
| 直列抵抗 | R1 | Table | ohm |
| 工作溫度范圍 | T_use | -10 ~+70 | °C |
| 保存溫度范圍 | T_stg | -40~+85 | °C |
| 頻率溫度特性 | f_tem | ±15 | ×10﹣6 |
| 包裝 | pcs | 3000 | Pcs |
.jpg)
.jpg)
典型的振蕩電路的原理圖
Rf (回授電阻):
用來回授電流與訊號至輸入端或調整OP放大器的增益值.
Rd (阻尼電阻/限流電阻):
用來抑制流經石英晶體的電流量降低振幅(有時會因驅動電壓大小不同而選擇使用或取消).
Cg & Cd (接地電容):
用來調整輸出頻率、負性阻抗與Drive level的大小.
負載電容 (CL):
石英諧振器一般作為電感組件在振蕩電路中起穩定頻率作用,而電路的其他組件均可等效為一個負載電容與石英諧振器串聯或并聯.
負載電容的大小將對石英諧振器的等效參數及頻率穩定度帶來影響.
.png)
※ CL: Crystal的負載電容
※ Cd & Cg :接地電容
