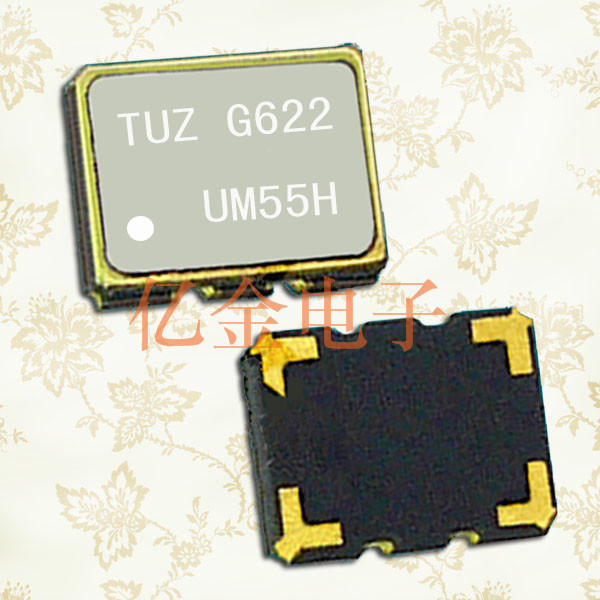

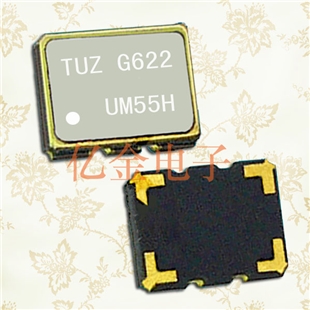

更多>>TCO-5861貼片晶振,石英晶體振蕩器型號,進口有源晶振代理商
- 頻率：10~40MHZ

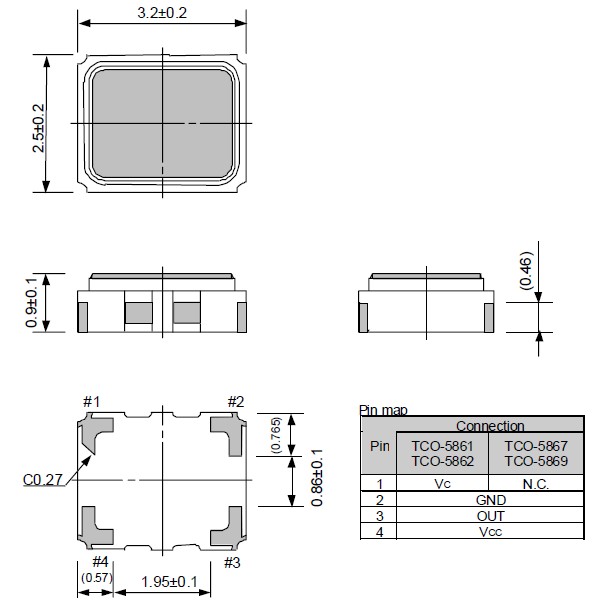

- 尺寸：3.2X2.5X0.9mm詳細請瀏覽PDF文檔
- 應 用： 小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點.
-
-
TCO-5861貼片晶振,石英晶體振蕩器型號,進口有源晶振代理商,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
| 項目 | 記 號 | TCO-5861 | 條 件 |
| 頻率 | f_nom | 10~40MHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -20°C～+70°C | |
| 保存溫度范圍 | T_stg | -55°C～+125°C | 單件保管 |
.jpg)
.jpg)
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）Rf為具有200KΩ1MΩ反饋電阻.它的內置芯片一般設置.Rd為限流電阻470Ω與1KΩ.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.
愛普生晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
.jpg)
2003年愛普生通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
.jpg)
