首頁進口晶振DSA221SJ進口振蕩器,大真空晶振代理商,KDS有源晶振型號,小型貼片晶振

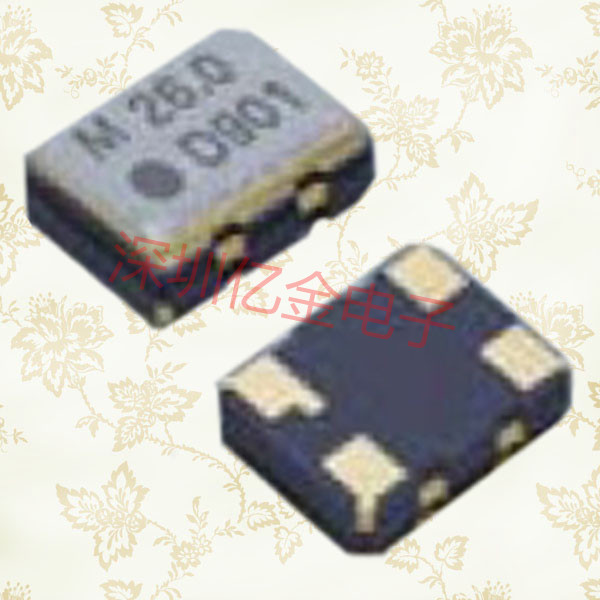

DSA221SJ進口振蕩器,大真空晶振代理商,KDS有源晶振型號,小型貼片晶振

頻率：10~40MHZ

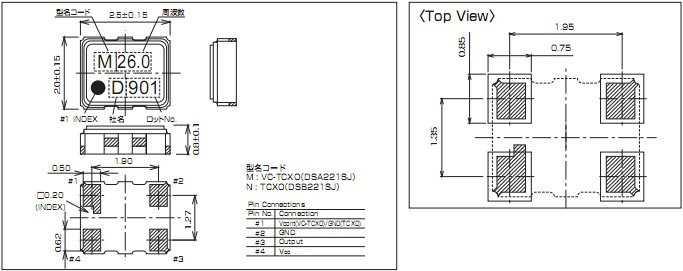

尺寸：2.5*2.0mm詳細請瀏覽PDF文檔
應　用： 大真空晶振DSA221SJ貼片式石英晶體振蕩器、低電壓啟動功率、應用于、平板筆記本、GPS系統、光纖通道，千兆以太網，串行ATA符合RoHS/無鉛。

DSA221SJ進口振蕩器,大真空晶振代理商,KDS有源晶振型號,小型貼片晶振,貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

項目	記號	DSA221SJ	條件
頻率	f_nom	10~40MHZ
頻率容許偏差	f_tol	±20x10−6, ±50x10−6
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-40°C～+85°C	單件保管

請測量使用示波器或頻率計數器晶體的兩個端子的信號，如果頻率不在規定范圍內，它的輸出波形的幅度是不夠的（例如超過+/-200ppm的），請按照步驟2-3步驟2-5。

The formula for Capacitances versus Frequency is as following:
該公式的電容與頻率是如下：
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

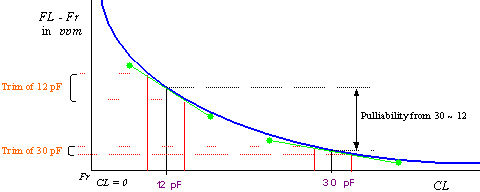

該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：

如果由頻率計數器測量的頻率比目標頻率高，要增加電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶體應正常后，諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值，并通過石英晶振具有較低負載電容（CL）。
方法2：采用小電阻（RR）的晶體。
方法3：使用鎘和CG的不等價的設計。

日本大真空株式會社,KDS貼片晶振品牌實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠.自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片石英晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的款型.

KDS晶振產品面向社會備受電子元器件市場青睞,不斷努力不斷創新給社會創造價值這離不開廣大消費者的支持與厚愛.在此鄭重聲明本集團以下簡稱(KDS)在中國的代理商除了北京中國電子研究院,廣州電子研究所,深圳市億金電子有限公司,香港KDS辦事處,臺灣KDS辦事處,是正規的代理銷售企業,其余地區以及公司,個人所銷售的KDS產品均不能保證是原裝正品,為了保證各個消費者的產品質量請您選擇正規渠道定制日本大真空晶體.

日本株式會社天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS日本大真空晶振集團將促進對全球環保事業的承諾.

1:我會遵守我們的其他環境法律,標準,協議同意的要求.

2:努力減少有害物質的妥善管理,為客戶提供環保產品.

3.進行定期審查,以設置基于這種環境政策的環境目標和指標,以及促進活動,我們會努力,不斷提高環境管理體系.

4:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作.

5:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動.

6:著名的人將要從事的活動組及全體員工的環保政策給大家,我們將通過宣傳活動,教育和培訓工作,提高意識和環保意識.
